Laporan PC Router Free BSD

TUJUAN

•  Siswa mengerti dan paham tentang materi PC router.

•  Siswa dapat membangun PC router sederhana menggunakan OS FreeBSD.

PENDAHULUAN

PC Router
           PC ROUTER adalah Personal Computer (PC) yang digunakan sebagai Router (routing)
biasanya yang digunakan adalah PC – Multihomed yaitu computer yang memiliki
lebih dari 1 NIC (Network Interface Card)

FreeBSD
           FreeBSD adalah sebuah sistem operasi bertipe Unix bebas yang diturunkan dari UNIX AT&T lewat cabang Berkeley Software Distribution (BSD) yaitu sistem operasi 386BSD dan 4.4BSD. FreeBSD berjalan di atas sistem Intel x86 (IA-32) (termasuk Microsoft Xbox[1], DEC Alpha, Sun UltraSPARC, IA-64, AMD64, PowerPC dan arsitektur NEC PC-98. Dukungan untuk arsitektur ARM dan MIPS sedang
dalam pengembangan, FreeBSD dapat berjalan diberbagai mesin contoh Intel X86 ( 32bit dan64bit), ProsesorCompac/Digital Alpha, MesinSPARC 64 –bit dariSun Microsystem, PowerPC, AMD64. FreeBSD merupakan turunan dari Berkeley UNIX. Akan tetapi, FreeBSD tidak bisa dipanggil sebagai Unix
Lisensi
1. Jangan mengaku jika kamu yang menulis code tersebut
2. Jangan menyalahkan siapapun jika code tidak bekerja
3. Kamu boleh melakukan apa saja dengan code tersebut

ALAT &BAHAN

•  1 unit PC

•  Virtual Machine

•  OS FreeBSD

LANGKAH KERJA
      1. Siapkan alat dan bahan
      2. Install FreeBSD pada virtual mechine
      3. Buatlah sebuah network seperti topologi pada gambar 1.0

Gambar 1.0

      4. Clone FreeBSD menjadi 3 buah virtual machine
      5. Pengaturan virtual machine sebagai berikut :

•            PC Router : Free BSD 1

                     a) Interface

                         ed0 : 11.11.11.10

                         ed1 : 12.12.12.10

                         ed2 : 10.20.30.1

•            Host 1 : Free BSD 2

                     a) Interface
                         ed0 : 11.11.11.1

•            Host 2 : Free BSD 3

                     a) Interface

                        ed0 : 12.12.12.1
      6. Lakukan konfigurasi PC Router untuk FreeBSD 1

          a. Pastikan PC memiliki interface 3 interface (dapat diatur dalam pengaturan hardware di virtual machine)
          b. Setting IP dengan mengetikan perintah
             #ifconfig [nama interface] [IPaddress] netmask [netmask]
          c. Lakukan perintah yang sama untuk interface yang lain
          d. Untuk mengaktifkan fungsi router ketikan perintah
             #ee /etc/rc.conf
          e. Tambahkan script
             gateway_enable=”YES”
             router_enable=”YES”
          f. Setelah settingan ditambahkan, tekan tombol esc dan save
     7. Konfigurasi Free BSD 2
         a. Atur IP dengan mengetikan perintah
            #ifconfig [nama interface] [IPaddress] netmask [netmask]
         b. Untuk menambahkan gateway untuk konfigurasi routing ketikan perintah
            #route add default [IP Address yang dijadikan gateway]
         c. Untuk melihat hasil konfigurasi ketikan perintah
            #netstat –rn
     8. Konfigurasi Free BSD 3
         a. Lakukan konfigurasi seperti pada Free BSD 2
     9. Untuk membuktikan fungsi PC Router berjalan dengan benar lakukan ping dari Free BSD 2 ke Free BSD 3 maupun sebaliknya.

HASIL PENGAMATAN

•  Jalankan FreeBSD 1

•  Konfigurasi PC Router (FreeBSD 1)

           o Melakukan pengecekan interface

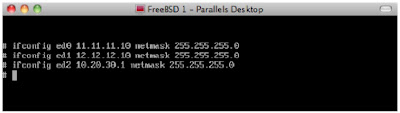

           o Konfigurasi IP address untuk interface



            o Melakukan pengecekan ulang interface

           o Membuka script /etc/rc.conf dan menambahkan konfigurasi router pada script

           o Memodifikasi script dan menyimpannya

•  Pinging dari host 2 ke host 1



•  Pinging dari host 1 ke host 2

•  Kerja PC Router

 KESIMPULAN

•  Membangun PC router menggunakan OS FreeBSD terbilang tidak terlalu susah. Tapi perlu diperhatikan dalam hal ketelitian pengaturan IP address interface dan penulisan network script yang benar.

•  Selain mudah dan simpel, PC router dengan OS FreeBSD dapat dibangun dengan hanya menggunakan spesifikasi komputer yang sederhana.
